螺桿式壓縮機工作原理介紹

憑借著百年的技術沉淀，用自身頑強的意志，逐步在中、低壓領域逐步超越了往復式壓縮機，今日的王者卻也要面對技術發展的挑戰，讓我們一起看看螺桿式壓縮機工作原理介紹

螺桿式空壓機系統

系統構成

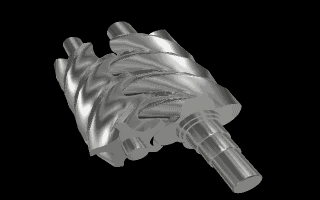

 轉子運行示意

單螺桿

雙螺桿

陰、陽轉子

“∞”字形氣缸中平行地配置

螺桿齒形

對稱圓弧齒形

 不對稱圓弧—擺線齒形

其他齒形

 各類齒型型線

X齒型線結構

Sigma齒型線結構

 日立U56型

CKBK不對稱齒型

GHH齒型線型結構

最求目的

泄漏量最小

雙螺桿齒數

典型齒數4：6  新發展5：6  趨勢6：7

希望一轉中有更多排量(工作容積)

齒型面積利用率

 希望每個齒槽中工作時間縮短使泄漏量減少

轉子壓縮過程

吸氣

封閉

壓縮

排氣

常見分類

常見螺桿系統

無油(干式)螺桿、噴油螺桿、噴水螺桿

噴油

無油

噴水

系統主要組成

主機 / 電機系統

冷卻 / 分離系統

氣路 / 調節系統

控制 / 電器系統

保護系統

壓縮比控制

比功率消耗：5.4Kw/m³/min

內壓縮比

壓縮終了壓力與初始壓力之比

壓力比

排氣壓力（背壓力）與進氣壓力之比稱

設計與運行時應注意使兩者很好協調

嚙合線與接觸線
